Калининград · производство НКУ

Электрощиты и НКУ: собственное производство в Калининграде

Собираем низковольтные комплектные устройства по однолинейной схеме заказчика. Цех — в Калининграде, на улице Запорожской, 5А.

Собственное производство. Юридический адрес и адрес цеха совпадают — это видно по выписке и проверяется за минуту.
Работаем по вашей однолинейной схеме. Она нужна обязательно: расчёт нагрузок — работа проектировщика, а мы собираем по готовому решению.
Чертёж согласуем до сборки. Компоновку шкафа утверждаете вы, а перед отгрузкой присылаем фотографии готового изделия — приезжать ради осмотра необязательно.

Запросить расчёт Позвонить +7 (4012) 69-39-16

Пример однолинейной схемы. Присылайте свою — по ней и считаем.

до 6300 А

Номинальный ток по сертификату и ТУ

от 2–30 дней

Сборка, в зависимости от сложности

24 мес.

Гарантия на сборку

с 2017

Юрлицо в ЕГРЮЛ, проверяется по ИНН

Юридическое лицо

ООО «ГК ЭС-Энерго». ИНН 3906907114, ОГРН 1173926018463. В ЕГРЮЛ с 6 июля 2017 — проверяется в открытом реестре ФНС.
Где собираем

Калининград, ул. Запорожская, 5А — тот же адрес, что в реестре. Приезд согласуйте по телефону заранее.
Условия работы

Общая система налогообложения, работаем с НДС.
Виды деятельности в ЕГРЮЛ

27.12 — производство электрической распределительной и регулирующей аппаратуры; 27.90 — производство прочего электрического оборудования; 46.69.5 — оптовая торговля электротехническим оборудованием.

Продукция

Что собираем

Заказчик спрашивает аббревиатурами — ими и отвечаем. Ниже расшифровки: что это за изделие и какую задачу оно закрывает.

ГРЩ

Главный распределительный щит

Приём питания на вводе объекта и распределение по потребителям. Секционирование, учёт, отходящие линии на этажные и силовые щиты.
ВРУ

Вводно-распределительное устройство

Ввод в здание: вводной аппарат, защита отходящих линий, узел учёта. Отсюда питается всё остальное электрохозяйство объекта.
АВР

Автоматический ввод резерва

Переключение на второй ввод или на генератор при пропадании основного питания. Логика переключения задаётся схемой заказчика.
ЩО

Щит освещения

Групповые линии освещения: вводной аппарат, автоматы по группам, при необходимости контакторы управления.
ЩУ

Щит учёта

Узел коммерческого или технического учёта электроэнергии: счётчик, трансформаторы тока, пломбируемая зона.
Шкафы автоматики

Шкафы управления и автоматики

Вентиляция, ИТП и котельные, насосные группы: пускатели или частотные преобразователи, контроллер, цепи управления и сигнализации.

Перечень взят из наших сертификатов соответствия: в них поимённо перечислены типы, на которые продукция сертифицирована, и это можно проверить по номеру сертификата. Не нашли свой тип — напишите: ответим прямо, возьмёмся или нет. Подробнее о продукции.

Производство

Цех — в Калининграде, на Запорожской

Сборка идёт по тому же адресу, по которому зарегистрировано юридическое лицо, — это проверяется по ИНН за минуту. Со щитом, который везут из другого региона, так не выйдет.

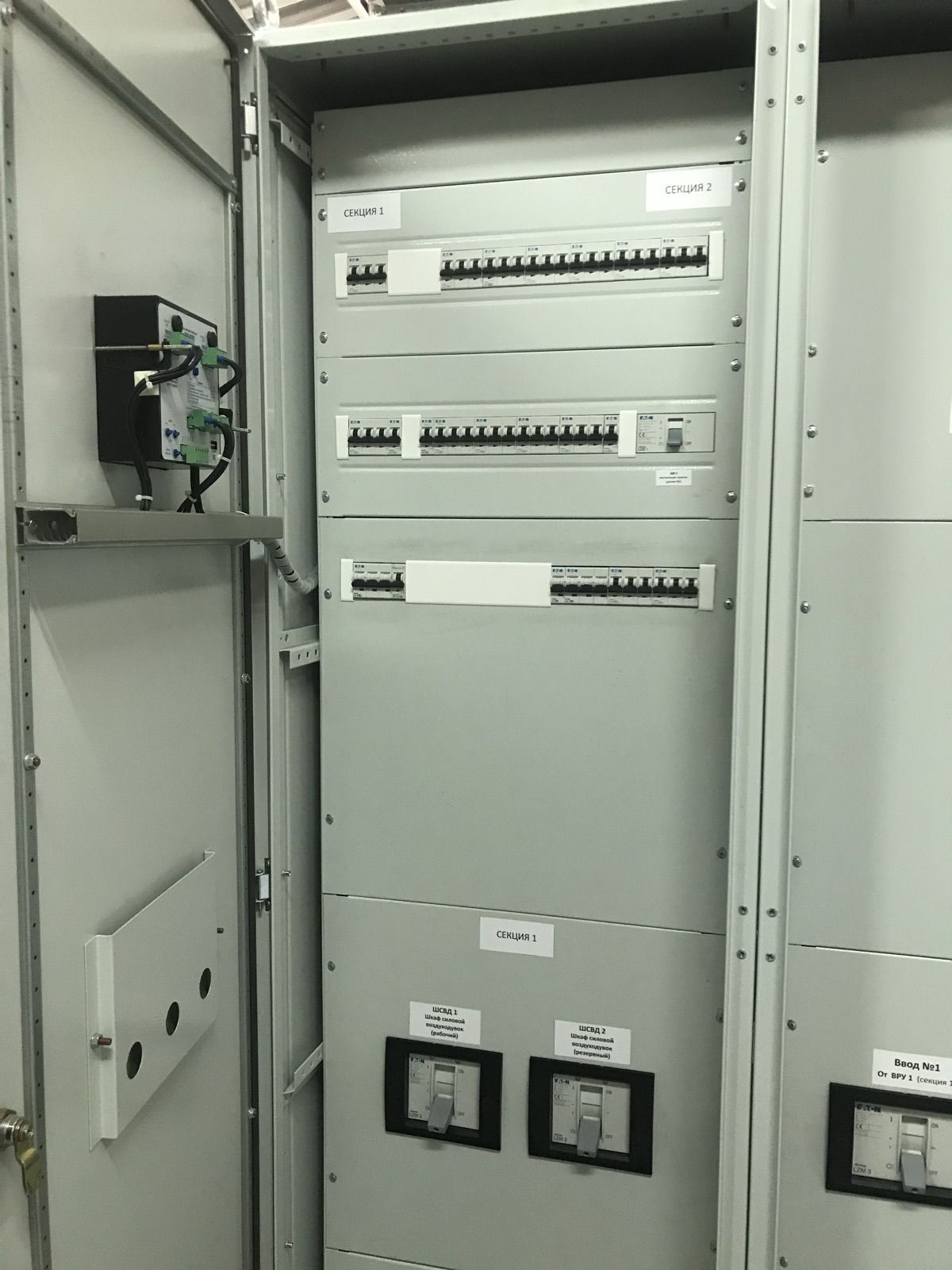

Ряд собранных щитов в цехе с открытыми дверями — Щиты в цехе на Запорожской — готовы к отгрузке

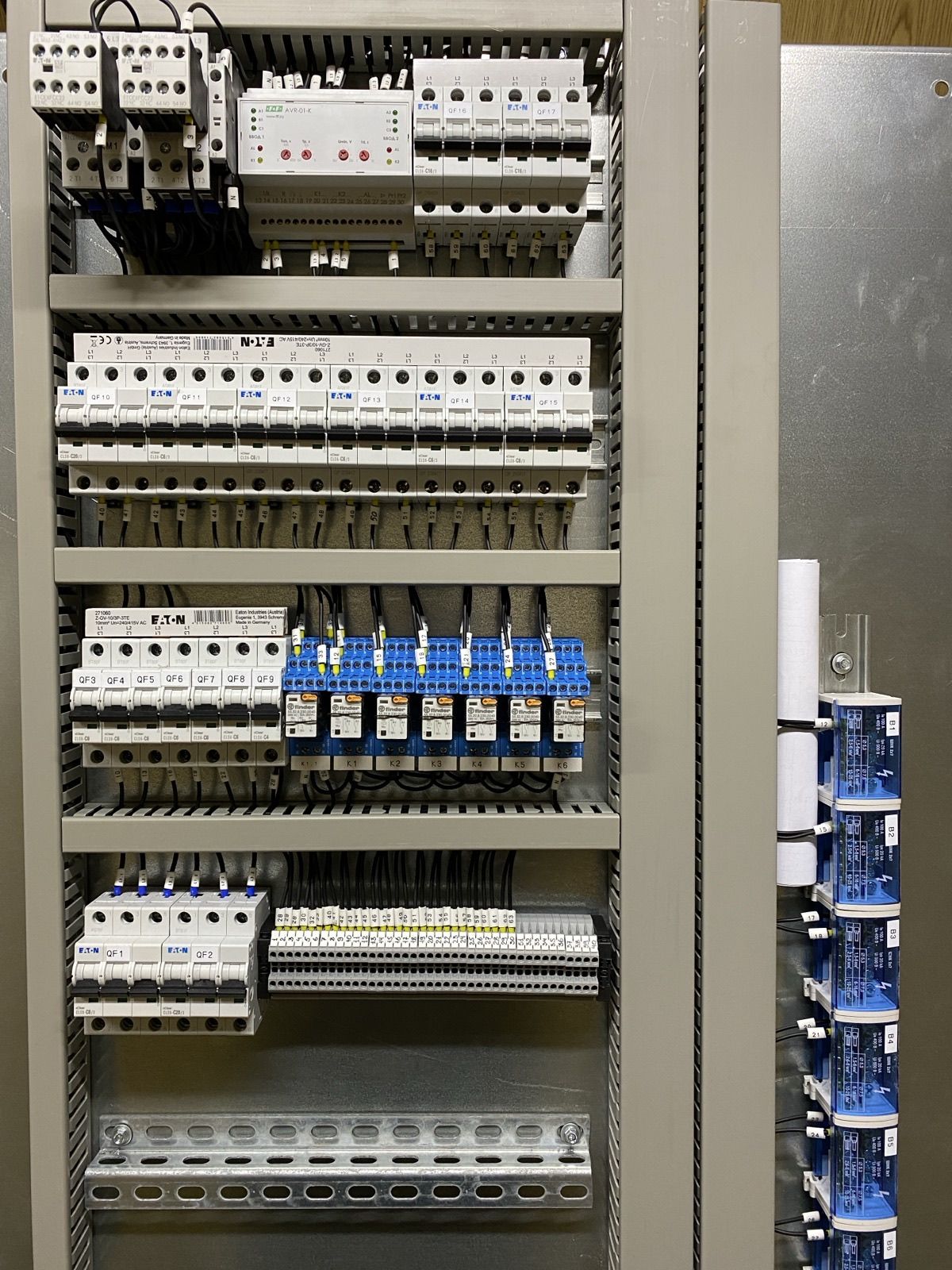

Панель щита: модульные аппараты, гребёнки, ряды клеммников — Разводка внутри щита: гребёнки, клеммники, маркировка жил

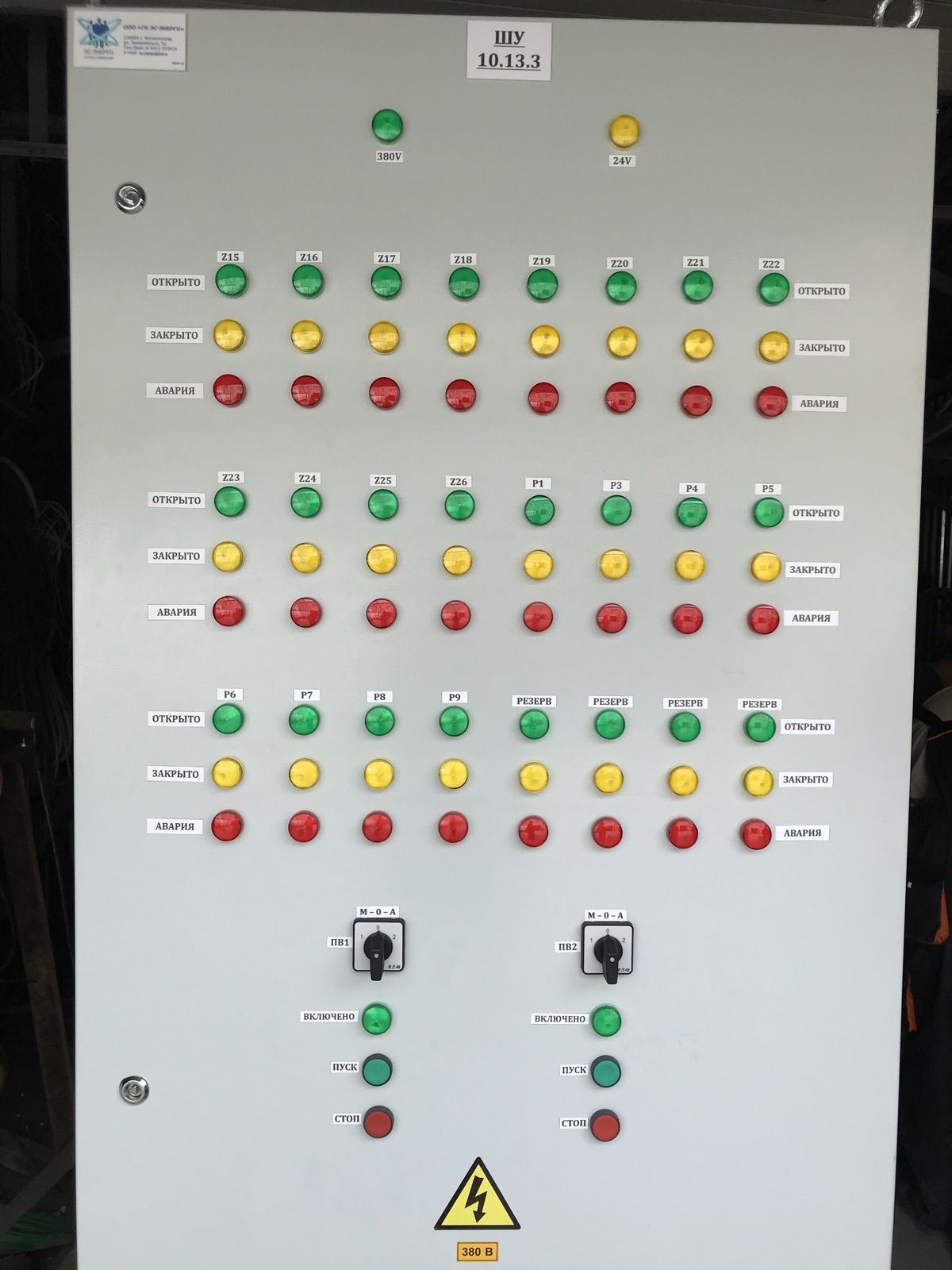

Панель управления с лампами индикации и переключателями — Панель управления: индикация и органы управления на дверце

Приехать: Калининград, ул. Запорожская, 5А. Достаточно позвонить заранее — +7 (4012) 69-39-16 , чтобы на месте был тот, кто ответит по вашему щиту. Работаем по будням с 9:00 до 18:00, а когда заказ горит — столько, сколько нужно, чтобы уложиться в срок. Подробнее о производстве. Контакты и как добраться.

Сборка

Правила, по которым собирают НКУ

Ориентир — действующая серия ГОСТ IEC 61439: общая часть 1 плюс частная часть под тип изделия. Ниже три вещи, которые в этой нише решают, доедет щит до приёмки или вернётся на доработку.

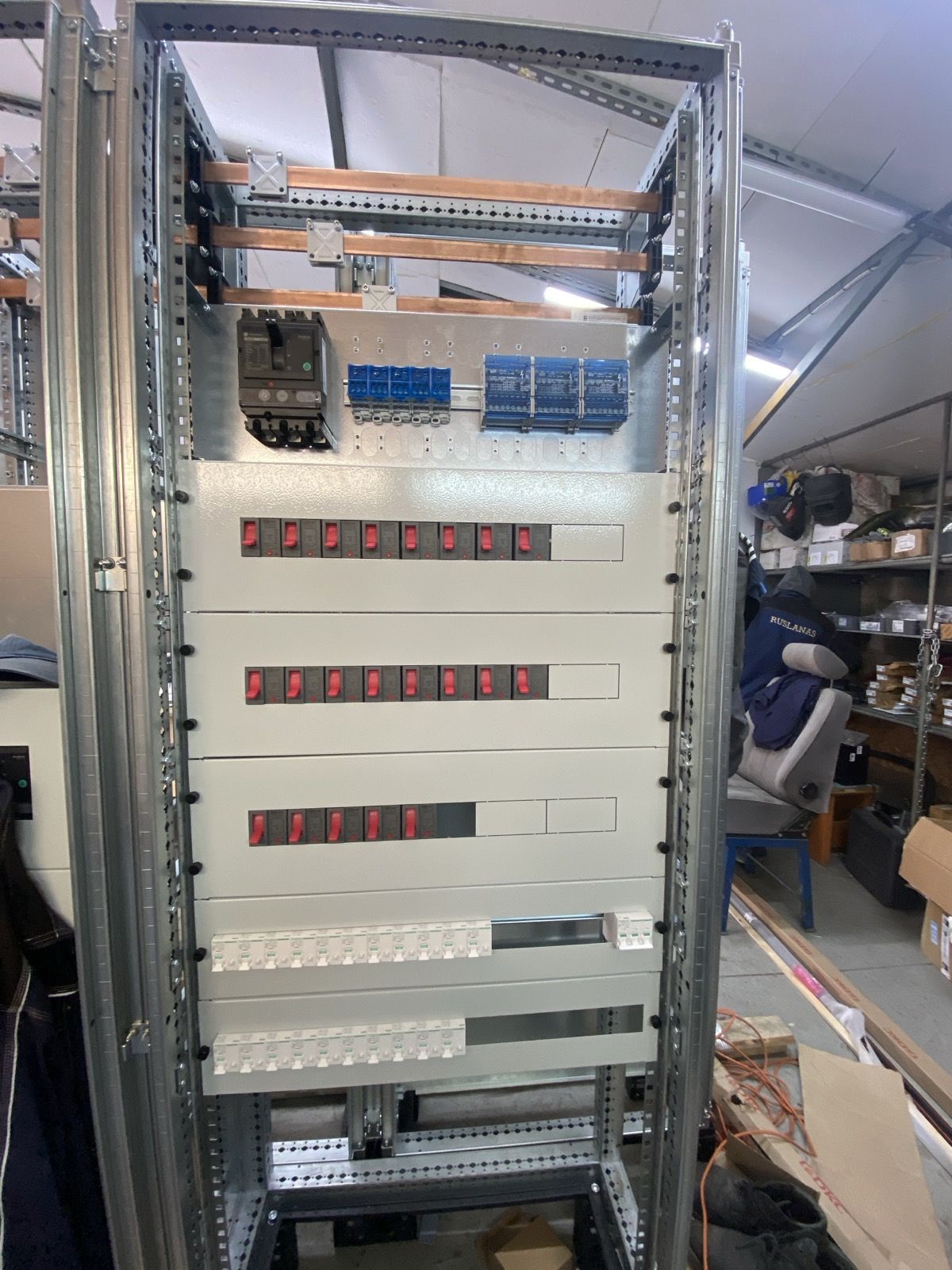

Шкаф в сборке: медные шины, вводной автомат, аппараты за пластронами — Сборка щита на нашем производстве в Калининграде

Разработчик системы и изготовитель щита — разные роли

Пункт 10.1 ГОСТ IEC 61439-1 разводит их прямо: щит, собранный на проверенной разработчиком системе и строго по её инструкциям, повторной проверки конструкции не требует. Поэтому «на какой системе собран щит» инженер спрашивает раньше, чем цену.

Каркасы по умолчанию — ДКС: мы держимся одной системы, и результат от этого предсказуем. Аппаратура — Systeme Electric (прежде Schneider Electric) с линейками City9 и System9 под разные задачи. Собираем и на аппаратуре КЕАЗ — по выбору заказчика.

Проверка перед отгрузкой

Раздел 11 ГОСТ IEC 61439-1 задаёт состав проверок готового изделия: защитные цепи, зазоры и пути утечки, степень защиты оболочки, испытание изоляции, работа механики и цепей управления.

Проверка готового изделия идёт на основании наших технических условий, и её результат фиксируется свидетельством о приёмке в паспорте: заводской номер щита, номер технических условий, дата и подпись.

Маркировка и паспортная табличка

Пункт 6.1 ГОСТ IEC 61439-1 требует, чтобы на изделии стояла табличка с типом, номинальным током и напряжением, датой изготовления и серийным номером, а жилы были промаркированы. Через несколько лет по этой табличке подбирают аппарат на замену, не разбирая щит целиком.

Опыт

Где стоят наши щиты

200+

шкафов электроснабжения и управления

Театр оперы и балета, Калининград

остров Октябрьский · филиал Государственного академического Большого театра России · большой зал 950 мест

Объект, по которому нас проще всего проверить: более двухсот шкафов электроснабжения и управления одной сборки, с приёмкой заказчика и полным комплектом документов на каждое изделие.

Щиты нашей сборки идут практически в каждый проект, где мы участвуем, — на них приходится основная часть работы. Около сотни шкафов отправлено на объекты в остальной России.

Комплект

Какие документы положены на НКУ

Снабженцу этот список нужен раньше цены: без бумаг щит не примут на объекте, а бухгалтерия не закроет поставку. Ниже — то, что требуют от изготовителя регламент и стандарт. Каждый пункт проверяется по тексту документов.

Паспорт: сведения об изделии на русском языке ТР ТС 004/2011, ст. 5 — наименование и обозначение, основные параметры, изготовитель, месяц и год изготовления.
Руководство по эксплуатации на русском языке Там же: назначение, правила безопасной эксплуатации и монтажа, действия при неисправности.
Принципиальная (однолинейная) схема Требованием регламента не является, но в опросных листах рынка идёт в стандартной комплектации: без схемы щит не обслужить.
Свидетельство о приёмке в паспорте изделия Раздел 11 ГОСТ IEC 61439-1 требует проверки каждого изделия. У нас её результат фиксируется свидетельством о приёмке внутри паспорта, с заводским номером щита и номером наших технических условий.
Документ о соответствии ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат или декларация — форма зависит от того, какой документ оформлен на продукцию. Проверяется по номеру в реестре Росаккредитации.
Паспортная табличка на самом изделии Пункт 6.1 ГОСТ IEC 61439-1: изготовитель, тип, номинальный ток и напряжение, частота, дата изготовления, серийный номер.

Со щитом едет комплект на русском языке: паспорт изделия с заводским номером, свидетельством о приёмке, составом изделия и схемами — и бухгалтерские документы. Если у аппаратов есть заводские серийные номера, их паспорта вкладываются в паспорт щита. Построчный список — на странице «Как заказать».

Порядок работы

Как проходит заказ

От заявки до отгрузки пять шагов. Первый — ваш: прислать однолинейную схему и спецификацию.

Заявка. Присылаете однолинейную схему и спецификацию.
Расчёт. Отвечаем коммерческим предложением за 2–3 рабочих дня.
Согласование. Утверждаете чертёж шкафа и комплектацию.
Сборка и проверка. От двух дней до месяца, по сложности.
Отгрузка. С паспортом изделия и бухгалтерскими документами.

Подробно, с составом документов и порядком согласования, — на странице «Как заказать».

Если в спецификации стоят позиции, которых больше нет в продаже (ABB, Schneider Electric), предложим аналог с сохранением параметров и согласуем замену до закупки.

Что прислать для расчёта и что входит в поставку.

Стоимость

Из чего складывается цена щита

Считаем по вашей схеме и спецификации. Вот что влияет на сумму.

Аппаратура: производитель и серия вводного и отходящих автоматов, наличие частотных преобразователей и контроллера.
Номинальный ток и число отходящих линий — от них зависят сечение шин и габарит оболочки.
Оболочка: тип, размер, степень защиты IP, климатическое исполнение. Для приморского Калининграда это важно: конденсат и коррозия за сезон превращают сэкономленное в отказ приёмки.
Схема: секционирование, АВР, узел учёта, цепи управления и сигнализации.
Запас на будущее. Свободное место под 20–30 % будущих присоединений закладывать дешевле, чем менять щит целиком при первой модернизации.
Срочность и наличие комплектующих: то, что есть на складе, и то, что везут под заказ, считаются по-разному.

Ориентировочных цен на сайте нет намеренно. Стоимость щита складывается из комплектующих, а они меняются в цене и в доступности; «примерная сумма» на сайте разошлась бы с расчётом на десятки процентов и обманула бы обе стороны. Присылайте схему — посчитаем по ней.

Запрос расчёта

Пришлите схему — разберём и посчитаем

Пришлите однолинейную схему и спецификацию — по ним подберём каркас и оборудование и посчитаем стоимость. Ответим за 2–3 рабочих дня.

Запросить расчёт Позвонить +7 (4012) 69-39-16 Написать в Telegram
