Продукция
Электрощиты и НКУ, которые мы собираем
Собираем низковольтные комплектные устройства на 0,4 кВ по вашей однолинейной схеме — ровно по ней, ничего не переигрывая. Что прислать для расчёта, перечислено на странице «Как заказать».
Пример однолинейной схемы главного распределительного щита
Перечень
Все типы щитов и шкафов
Собираем щиты и шкафы на 0,4 кВ практически любого назначения, от главного щита здания до шкафа управления насосами.
- ГРЩ и ВРУ
- РУНН и РУ-0,4 трансформаторных подстанций
- Щиты АВР — отдельные и в составе ВРУ и ГРЩ
- Щиты распределительные и силовые — ЩР, ЩС
- Щиты освещения — ЩО
- Щиты учёта электроэнергии — в том числе для установки на опору или фасад
- Этажные и квартирные щиты
- Шкафы управления и автоматики — ШУ, ША
Каждое из этих изделий — низковольтное комплектное устройство, НКУ. Что это значит и по какому стандарту такие устройства собирают, рассказано на странице «НКУ 0,4 кВ». С частными заказчиками тоже работаем.
Границы
Что производство потянет технически
Самый частый вопрос от инженера — «до скольких ампер».
Сертификат и собственные технические условия оформлены на НКУ до 6300 А, отключающая способность до 36 кА. Это верхняя граница, на которую подтверждено соответствие ГОСТ IEC 61439-1 и 61439-2.
Чаще всего собираем щиты в шкафном исполнении до 630 А: типовые ГРЩ, ВРУ, щиты распределительные, учёта и освещения. На 630 А проходит граница конструкции: выше начинаются ячейки с воздушными выключателями, шинный мост другого сечения и другая цена. Среди щитов, которые мы собрали, были и на 780 А, и на ток немногим больше 1000 А. ГРЩ на 1000–4000 А тоже берём в работу: такие щиты считаем по однолинейной схеме отдельно и срок называем после расчёта.
По нашим техническим условиям степень защиты — не менее IP41. Обычно щит собираем в корпусе IP54, для сложных условий берём IP66. Напряжение 380 В, частота 50 Гц, система заземления TN-S, цепи управления 220 В. Собираем и щиты для системы TN-C-S с разделением PEN-проводника на вводе.
Условия эксплуатации по ГОСТ 15150: внутри помещений до +40 °С, при наружной установке нижний предел −25 °С для умеренного климата. Арктическое исполнение до −50 °С — по отдельному согласованию.
Сертификаты
На что выданы наши сертификаты
Перечни типов переписаны из сертификатов слово в слово. Схема сертификации у обоих — 1С, для серийного выпуска: перед выдачей орган по сертификации проверил наше производство. Подтверждено соответствие ТР ТС 004/2011 и ТР ТС 020/2011.
-
Низковольтные комплектные устройства
ЕАЭС KG417/045.RU.02.02288
- Типы в сертификате
- Главный распределительный щит типов ГРЩ, ВРУ, РУНН, РУ-0,4, ЩР, ЩС, ЩО(А), ЩГП, ЩВ, ЩВР, ЩСС, ЩСПЗ, ПЭСПЗ
- Технические условия
- ТУ 27.12.31-002-16288836-2025
- Действует
- с 24.12.2025 по 23.12.2030
-
Щиты распределительные и шкафы управления
ЕАЭС KG417/045.RU.02.00256
- Типы в сертификате
- Щит распределительный типов ЩР (ШР), ЩС (ШС), ЩО(А), ЩГП; шкаф управления типов ШУ (ЩУ), ША (ЩА)
- Номинальный ток
- до 400 А
- Технические условия
- ТУ 27.12.31-001-16288836-2025
- Действует
- с 05.08.2025 по 04.08.2030
Номера сертификатов можно проверить в реестре.
Доставка
Отправим щит в ваш город
Готовый щит отправляем из Калининграда в любой регион России, документы на вывоз из области оформляем сами. Как щит доедет и когда его ждать, рассказано на странице «Как заказать».
Расчёт
Что мы уточняем по основным типам
Найдите свой тип щита и прочитайте вопросы к нему: если ответы уже есть, расчёт получится с первого раза.
-
ГРЩ
Главный распределительный щит
Первый щит после ввода в здание или после трансформаторной подстанции. От него питаются все остальные щиты объекта, поэтому его параметры задают всё, что стоит ниже.
Где стоит: Административные и торговые здания, производственные корпуса, жилые дома.
Что уточним при расчёте
- Номинальный ток ввода и расчётная нагрузка
- Число вводов, нужен ли АВР и секционный аппарат
- Ток короткого замыкания в точке установки
- Форма разделения внутренних отсеков
- Габаритные ограничения электрощитовой и как заносится щит
-
ВРУ
Вводно-распределительное устройство
Принимает питание от сети, учитывает его и распределяет по группам потребителей. По сути тот же ГРЩ, но на объекте поменьше.
Где стоит: Многоквартирные дома, встроенные помещения, объекты малой мощности.
Что уточним при расчёте
- Ток вводного аппарата и число вводов
- Состав и количество отходящих линий
- Узел учёта: тип счётчика, число фаз и тарифов, трансформаторы тока
- Сечение и количество вводных и отходящих кабелей
- Ввод кабелей сверху или снизу
-
ЩО
Щит освещения
Питает и включает осветительные группы: рабочее, аварийное и наружное освещение.
Где стоит: Цеха, склады, паркинги, дворовые территории, улицы.
Что уточним при расчёте
- Число групп и ток на группу
- Как включается: вручную, по датчику освещённости, по таймеру, импульсным реле
- Нужна ли отдельная группа аварийного и эвакуационного освещения
- Щит стоит на улице или в помещении — от этого зависит оболочка
-
Щиты учёта
Узел коммерческого учёта электроэнергии
Внутри стоят счётчик и вводной аппарат, при больших токах — ещё и трансформаторы тока. Требования к щиту обычно заданы техническими условиями сетевой организации.
Где стоит: Ввод в здание, фасад, опора линии, граница балансовой принадлежности.
Что уточним при расчёте
- Прямое включение или через трансформаторы тока
- Тип счётчика, число фаз и тарифов
- Что написано в технических условиях сетевой организации
- Улица или помещение, нужен ли пломбируемый отсек
-
АВР
Автоматический ввод резерва
Переключает нагрузку с основного ввода на резервный — второй ввод или генератор, — когда на основном пропадает питание, и возвращает обратно, когда оно восстановилось.
Где стоит: Котельные, серверные, медицина, пищевые производства, объекты с дизель-генератором.
Что уточним при расчёте
- Сколько вводов и какой из них приоритетный
- Чем переключаем: контакторы, рубильник с моторным приводом, переключатель
- Выдержки времени на переключение и на возврат
- Нужен ли пуск генератора и по какому сигналу
- Возврат на основной ввод автоматический или по кнопке
-

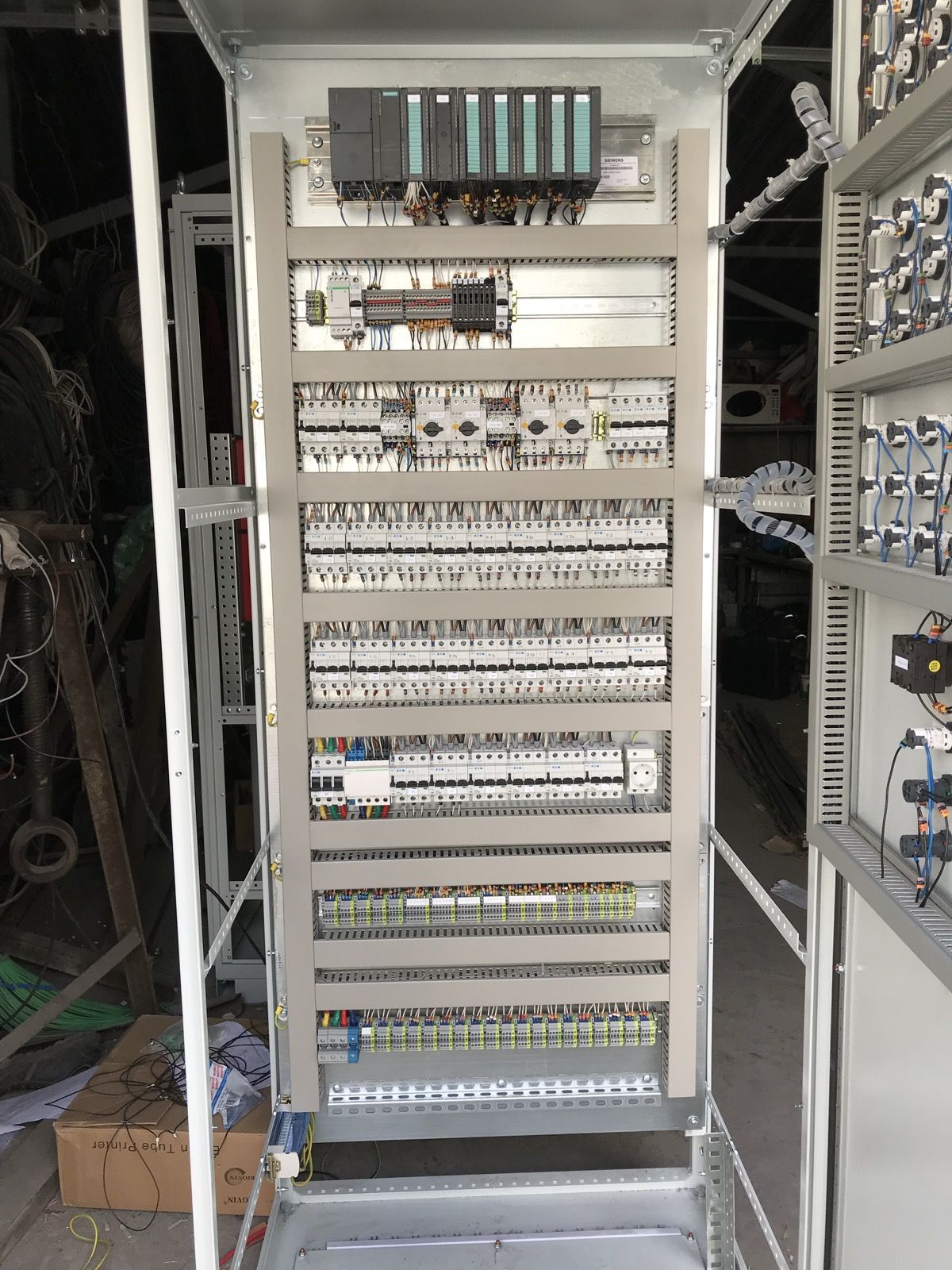

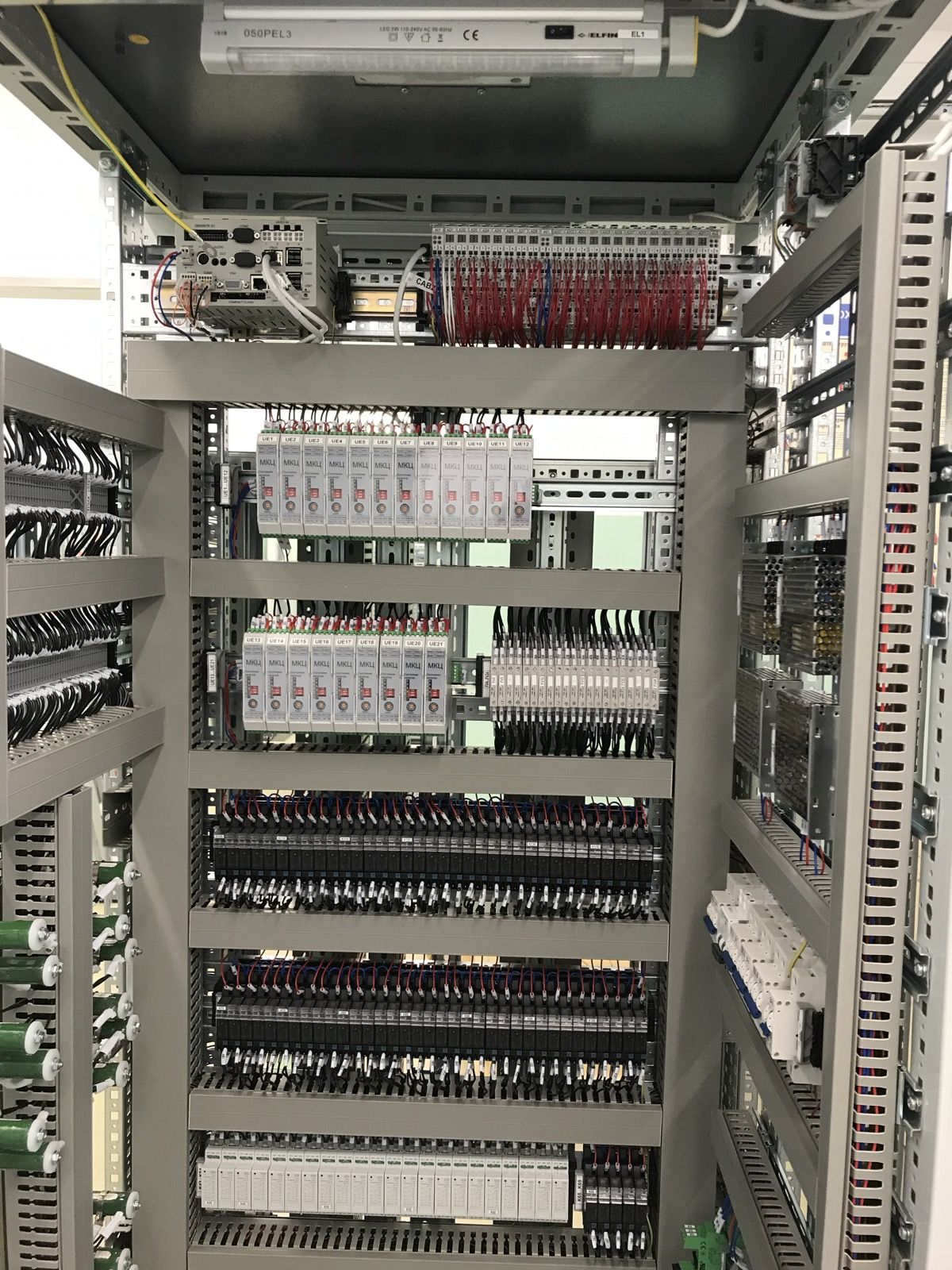

Шкафы управления и автоматики
ШУ, ШУН, ШУЗ, шкафы автоматики вентиляции, ИТП, котельной
Управляют оборудованием по заданному алгоритму: держат давление, чередуют насосы, ведут приточную установку, включают резерв по аварии. Собираем их по готовой принципиальной схеме, программирование контроллеров в нашу работу не входит.
Где стоит: Насосные станции, ИТП, котельные, вентиляция, задвижки, компрессоры.
Что уточним при расчёте
- Сколько агрегатов, сколько из них резервных
- Мощность и номинальный ток двигателя, cos φ
- Способ пуска: прямой, звезда-треугольник, устройство плавного пуска, преобразователь частоты, с байпасом или без
- Режим управления: только ручной или ручной и автоматический
- Датчики и внешние сигналы, по которым работает автоматика
- Что вынести на дверь: приборы, лампы, зуммер, счётчики моточасов
- Передача данных наверх: сухой контакт, Modbus RTU, Ethernet
Комплектация
На какой аппаратуре собираем
Каркасы — ДКС. Это наш выбор по умолчанию: мы держимся одной системы и знаем её геометрию, крепёж и то, как она ведёт себя при перевозке. Корпус определяет, как щит переживёт дорогу, монтаж и десять лет обслуживания. Если в проекте стоит каркас другого производителя — соберём на нём, это выбор заказчика.
Аппаратура — Systeme Electric (российское предприятие, прежде Schneider Electric). У них две линейки под разные задачи — City9 и System9; какую взять, решаем вместе с вами по задаче щита.
Собираем и на аппаратуре КЕАЗ. Если в проекте прописан конкретный аппарат, поставим именно его при условии, что марка доступна к поставке.
Если в спецификации стоят позиции, которых больше нет
Проект, сделанный несколько лет назад, сегодня часто приходится пересобирать: части аппаратов из спецификации уже нет в продаже. Найдём аналог с теми же параметрами и согласуем замену с вами до закупки.
Для этого нужны характеристики аппарата из проекта: номинальный ток, характеристика расцепления (B, C или D) и отключающая способность (4,5 / 6 / 10 кА). Если в проекте указана только нагрузка, аппарат выбирает проектировщик.
Запрос расчёта
Пришлите схему — разберём и посчитаем
По однолинейной схеме и спецификации подберём каркас и оборудование и назовём стоимость. Если вашего щита на этой странице нет, по тем же документам скажем, возьмёмся ли за него. Ответим за 2–3 рабочих дня.
